진동이 심한 레일 환경을 위한 LED 하우징을 엔지니어링하는 방법

철도차량은 전자제품에 있어서 적대적인 환경입니다. 기차가 선로 스위치에 닿을 때마다 고주파 운동 에너지가 대차에서 섀시를 거쳐 천장 패널로 직접 이동합니다. 대중교통 당국에서 객실 조명이 깜박이거나 머리 위 고정 장치가 작동하지 않는다고 불평하는 경우 LED 칩 자체에 문제가 있는 경우는 거의 없습니다. 오류는 거의 항상 기계적 인클로저로 인해 발생합니다.

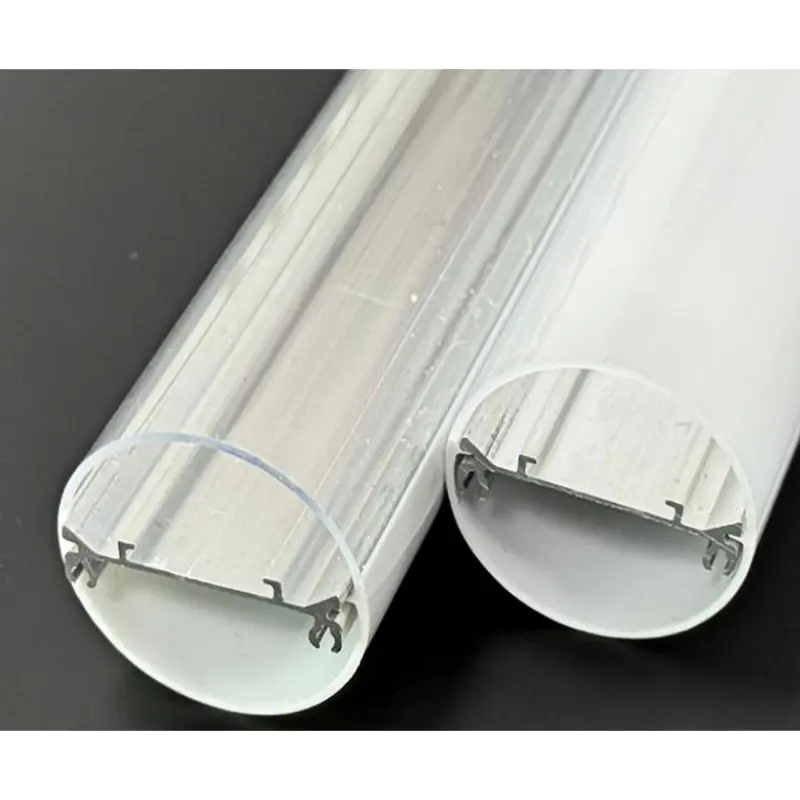

안LED 철도 차량 조명 하우징단순한 장식용 커버가 아닙니다. 이는 구조적 충격 흡수 장치이자 열 관리 시스템이며 주요 생명 안전 장벽입니다. 압출 설계가 고조파 공진, 열팽창 또는 운송 화재 코드를 설명하지 못하면 조명 시스템은 정격 수명이 오래 전에 실패하게 됩니다. 이러한 환경에 맞게 설계하려면 표준 상업용 조명 가정을 포기하고 특히 지속적이고 폭력적인 움직임을 위한 엔지니어링이 필요합니다.

철도 차량 조명의 기계적 및 열적 결함 진단

더 나은 하우징을 설계하려면 먼저 현재 설계가 현장에서 어떻게 작동하는지 정확히 이해해야 합니다. 철도 환경은 조명 기구에 물리적 충격, 극심한 온도 변화, 제한된 공역 등이 복합적으로 작용합니다. 하우징이 제대로 설계되지 않은 경우 증상은 일반적으로 세 가지 뚜렷한 실패 모드로 나타납니다.

솔더 조인트 미세 균열
깜박이는 기차 조명의 가장 흔한 원인은 기계적 피로입니다. 알루미늄 LED 돌출부가 적절한 댐핑 없이 진동하는 천장 패널에 견고하게 장착되면 하우징은 해당 운동 에너지를 내부 PCB로 직접 전달합니다. 계속해서 구부러지면 다이오드를 보드에 연결하는 솔더 조인트에 미세 균열이 발생합니다. 구매자는 종종 PCB 제조업체를 비난하지만 근본 원인은 LED 트레이에 대한 내부 충격 절연이 부족한 하우징입니다.

폴리카보네이트 크레이징 및 디퓨저 배출
열차는 극심한 열 순환을 겪습니다. 철로 조차장에 밤새 주차된 승용차는 영하로 떨어졌다가 HVAC 및 조명 시스템의 전원이 켜지면 급속히 뜨거워질 수 있습니다. 알루미늄과 플라스틱은 서로 다른 속도로 팽창합니다. 알루미늄 베이스와 플라스틱 디퓨저 사이의 기계적 공차가 너무 작으면 열팽창으로 인해 엄청난 응력이 발생합니다. 이로 인해 폴리카보네이트의 미세한 균열 네트워크인 "크레이징"이 발생하거나 더 심각한 경우 갑작스러운 제동 시 디퓨저가 휘어져 트랙에서 튀어나오게 됩니다.

IP65 씰 압축 세트
지하철 차량에는 고압 세척이 포함된 공격적인 청소 방법이 필요합니다. 이를 극복하려면 진동 방지 LED 운송 조명 하우징에 안정적인 IP65 등급이 필요합니다. 그러나 지속적인 진동으로 인해 품질이 낮은 개스킷 재료가 시간이 지남에 따라 편평해지는 현상이 발생하는데, 이는 압축 영구 변형이라고 알려진 현상입니다. 씰이 기억력을 잃으면 습기와 세척용 화학 물질이 하우징을 우회하여 전기 부품을 단락시킵니다.

EN45545 준수 및 진동 감쇠를 위한 재료 선택 기준

철도 조명용 재료를 지정하려면 구조적 강성과 엄격한 승객 안전 규정 사이의 균형이 필요합니다. 기성 상업용 압출재를 단순히 사용할 수는 없습니다. 모든 구성 요소는 엄격한 철도 표준, 특히 철도 차량의 화재 행동 및 자재를 관리하는 EN45545를 통과해야 합니다.

기본 프로필: 6063-T5 알루미늄
주요 구조 압출의 경우 6063-T5 알루미늄이 업계 표준입니다. T5 템퍼는 철도 차량용 알루미늄 LED 압출에 필요한 정확한 기계적 특성을 제공합니다. 이 템퍼는 처짐 없이 기차 차량 천장 길이에 걸쳐 있을 만큼 견고하면서도 파손 없이 저주파 진동을 견딜 수 있을 만큼 연성이 있습니다. 결정적으로 6063 알루미늄은 뛰어난 열 전도성을 제공하여 고출력 LED 스트립의 고효율 방열판 역할을 합니다.

디퓨저: 난연성 폴리카보네이트(PC)
광학 커버의 경우 표준 PMMA(아크릴)는 레일 용도로 사용하기에는 너무 부서지기 쉽습니다. 강한 충격을 받으면 부서져 위험한 파편이 생성됩니다. 표준 ABS는 저렴하지만 교통 화재 규정의 연기 및 독성 요구 사항을 충족하지 못합니다.

난연성 PC(폴리카보네이트)를 지정해야 합니다. PC는 부서지지 않고 직접적인 충격을 견딜 수 있어 교통량이 많은 대중 교통에 이상적입니다. 더 중요한 것은 PC의 맞춤형 구성이 EN45545 HL3(위험 수준 3) 요구 사항을 충족할 수 있다는 것입니다. 이는 기내 화재가 발생하는 경우 하우징이 화염을 전파하지 않으며, 방출되는 연기가 승객이 안전하게 대피할 수 있도록 보장하는 데 필요한 엄격한 독성 기준치 미만으로 유지된다는 것을 의미합니다.

개스킷 및 엔드 캡
엔드 캡 씰에는 표준 PVC나 값싼 고무를 사용하지 마십시오. EPDM 또는 고급 실리콘이 필수입니다. 이러한 소재는 압축 반동을 유지하면서 극한의 온도와 UV 저하를 방지하여 수년간의 일상적인 진동 후에도 IP65 철도 차량 LED 고정 장치 인클로저가 방수 상태를 유지하도록 보장합니다.

AI 기반 열 시뮬레이션을 통한 열 방출 검증

열은 LED 수명의 적입니다. 상업용 사무실에서는 LED 설비가 열을 외부 공기로 방출합니다. 고속 열차에서 조명 하우징은 대규모 열 발생 HVAC 덕트 바로 아래 단열 천장 패널에 움푹 들어가 있는 경우가 많습니다. 설비 주변의 주변 온도가 이미 상승하여 효과적인 냉각에 필요한 Delta-T(온도 차이)가 대폭 감소되었습니다.

새로운 압출 프로파일을 위해 고가의 툴링을 절단하기 전에 열 관리를 디지털 방식으로 검증해야 합니다. 현대 엔지니어링 워크플로우는 이제 AI 지원 열 시뮬레이션 소프트웨어를 사용하여 제한된 공간에서 하우징을 통해 열이 이동하는 방식을 정확하게 모델링합니다.

시뮬레이션은 LED 다이오드에서 열 페이스트를 거쳐 PCB로, 그리고 6063-T5 알루미늄 핀을 통과하는 열 경로를 모델링합니다. AI 기반 솔버는 방열판의 두께, 간격, 각도를 조정하여 수백 개의 핀 형상을 빠르게 반복하여 불필요한 무게를 추가하지 않고 표면적을 최대화하는 정확한 구성을 찾을 수 있습니다. 무게는 철도 차량 설계에 있어서 중요한 지표입니다. 무거운 하우징은 열차의 전체 질량을 증가시켜 에너지 소비를 증가시킵니다. 엔지니어는 열 방출을 디지털 방식으로 검증함으로써 알루미늄 프로파일의 질량을 최소화하면서 다이오드 접합 온도를 80°C 미만으로 유지하는 열 관리 레일 LED 하우징을 설계할 수 있습니다.

맞춤형 알루미늄 및 폴리카보네이트 프로파일의 제조 가능성 설계(DFM)

가장 최적화된 CAD 모델이라도 대규모로 안정적으로 제조할 수 없다면 쓸모가 없습니다. 알루미늄과 플라스틱을 압출하려면 재료 흐름, 냉각 속도 및 다이 마찰에 대한 정밀한 제어가 필요합니다. JE(Dongguan Jinen Lighting Technology)는 플라스틱 압출 라인 20개와 ​​알루미늄 압출 라인 5개를 운영하여 툴링 단계 전에 구조적 결함을 찾아낼 수 있는 DFM 지원을 제공합니다.

엔지니어링할 때맞춤형 LED 레일 차량 조명 하우징, 다음과 같은 특정 DFM 작업을 따르세요.

1. 균형 벽 두께:알루미늄 프로파일 단면의 벽 두께가 균일한지 확인하십시오. 두꺼운 부분은 얇은 부분보다 느리게 냉각됩니다. 무거운 장착 플랜지가 얇은 방열판 핀 옆에 있으면 고르지 못한 냉각으로 인해 프로파일이 압출 다이에서 나올 때 휘거나 뒤틀릴 수 있습니다. 두께 전환을 점진적으로 유지합니다.
2. PC를 위한 넉넉한 스냅핏 공차 설계:폴리카보네이트는 냉각되면서 수축됩니다. PC 디퓨저가 알루미늄 베이스에 끼워지는 연동 트랙을 설계할 때 두 재료의 열팽창 계수를 계산하십시오. 정확한 확장 간격을 두십시오. 핏이 너무 빡빡하면 기차가 뜨거워질 때 PC가 바깥쪽으로 휘어질 것입니다.
3. 엔지니어 딥 개스킷 채널:IP65 등급은 단지 실리콘 조각을 압축하는 것 이상의 것을 요구합니다. 알루미늄 압출에 전용 U자형 고정 채널을 설계합니다. 채널 벽은 개스킷을 기계적으로 제자리에 고정할 수 있을 만큼 충분히 깊어야 합니다. 그래야 측면 진동으로 인해 개스킷이 굴러가거나 이동할 수 없습니다.
4. 플라스틱 프로파일의 빈 공간 최소화:플라스틱 압출의 중공 부분에는 내부 맨드릴이 있는 복잡하고 값비싼 다이가 필요합니다. 가능하다면 폐쇄된 관형 섹션이 아닌 지지 리브가 있는 단일 벽 프로파일로 PC 커버를 설계하십시오. 이를 통해 툴링 비용이 절감되고 압출 라인의 생산 속도가 빨라집니다.

OEM 압출 기능을 미국 운송 조달 표준에 맞춰 조정

철도 조명 기구를 미국 시장에 출시하려면 현지화된 FTA 지침부터 엄격한 안전 인증에 이르기까지 복잡한 조달 사양 웹을 탐색해야 합니다. 미국 교통 당국은 장기적인 신뢰성과 규정 준수를 기반으로 입찰을 평가하며, 이로 인해 무거운 책임은 조명 제조업체와 부품 공급업체에 전가됩니다.

표준 상업용 압출을 소싱하면 충격, 진동 및 화재 테스트 단계에서 오류가 발생할 수 있습니다. 제조 기준이 이미 운송 등급 요구 사항에 부합하는 OEM 파트너가 필요합니다. JE는 전 세계적으로 OEM 조명 제조업체에 공급하며 표준 응용 분야를 위한 공용 금형과 독점적인 고사양 설계를 위한 전용 금형을 모두 제공합니다.

6063-T5 알루미늄 및 EN45545 준수 폴리카보네이트에 필요한 공차를 본질적으로 이해하는 제조업체와 협력하면 제품 개발의 시행착오 단계를 제거할 수 있습니다. 깔끔하게 결합되고 단단히 밀봉되며 레일 환경의 끊임없는 기계적 남용을 견디는 하우징을 얻을 수 있습니다. 맞춤형 프로파일에 대한 기술 사양을 확인하거나 기존 운송 준비 금형을 검토하려면 입증된OEM 지하철 조명 하우징 제조업체다음 대중교통 프로젝트에 요구되는 정밀한 기계적 기반을 제공할 수 있습니다.
