G5 엔드 캡 배선

먼저, "와이어"가 정확히 무엇을 의미하는지 명확히 해주세요.

T5 및 G5 LED 튜브 제조 공정에서 "단선/다선/무선"은 일반적으로 튜브 자체의 전원 공급 방식(단일 종단/양단 전원 공급 장치)이 아닌 엔드 캡에서 이어지는 와이어 수를 나타냅니다. 이 두 개념은 혼동되기 쉽습니다.

• 단일 와이어:엔드 캡은 단 하나의 전선, 일반적으로 활선(L) 또는 중성선(N)만 연결합니다.
• 다중선(이중선):엔드 캡은 두 개의 전선, 일반적으로 하나의 활선과 하나의 중성선을 연결합니다.
• 무선 전화:엔드캡 자체에서는 전선이 나오지 않습니다. G5 핀은 2개만 있습니다.

이것이 명확해지면 이후의 조합 논리는 이해하기 쉽습니다.

조합 1: 한쪽 끝 단일 와이어 + 한쪽 끝 무선 → 단일 종단 전원 공급 튜브

이는 시중에서 판매되는 T5 통합 LED 튜브의 가장 일반적인 구성입니다.

연결 방법:전원은 단일 와이어 끝에서만 공급됩니다. 이 단일 전선은 활선 또는 중성선에 연결되고, 다른 전선(전기선 또는 중성선)은 램프 튜브의 내부 회로를 통해 반대쪽 끝에 있는 핀에 직접 연결됩니다. 무선 끝에서 한 핀은 기계적 고정 및 전도성을 담당하는 반면 다른 핀은 연결되지 않거나 내부적으로 단락될 수 있습니다.

그러나 중요한 제조 세부 사항이 있습니다. T5 G5 램프 홀더의 핀 간격은 5mm에 불과합니다. 한쪽 끝에 전원이 공급되면 두 핀이 서로 매우 가깝고 부적절한 내부 배선으로 인해 쉽게 단락이 발생할 수 있습니다. 따라서 단일 와이어 엔드 캡 내부의 절연 및 배선 레이아웃은 엔드 캡 공급업체의 장인 정신을 나타내는 핵심 지표입니다.

적용 시나리오:사무실 조명, 슈퍼마켓 선반 조명, 캐비닛 조명, 진열장 조명. 이러한 유형의 램프는 일반적으로 통합 브래킷을 사용하므로 단 하나의 전원 입력만 필요하고 설치가 단순화되며 최종 사용자에게는 전기 지식이 필요하지 않습니다.

조합 2: 각 끝에서 와이어 1개 → 양단 전원 램프 튜브

이 방법은 엔지니어링 혁신 프로젝트에서 일반적입니다.

연결 방법:램프 튜브 양쪽 끝에 있는 램프 캡에서 와이어를 연결합니다. 한쪽 끝을 활선(L)에 연결하고 다른 쪽 끝을 중성선(N)에 연결합니다. 전류는 한쪽 끝에서 들어오고 다른 쪽 끝에서 흘러나옵니다. 램프 캡 내부의 G5 핀 2개가 단락되어 단일 전극을 형성합니다.

엔지니어링에서 듀얼 엔드 전원 공급 장치를 선호하는 이유는 무엇입니까?오래된 형광등 홀더를 개조할 때 원래 G5 홀더는 일반적으로 병렬로 연결됩니다. 즉, 두 핀이 내부적으로 단락됩니다. 평행하지 않은 홀더로 교체할 필요 없이 듀얼 엔드 램프를 이러한 유형의 홀더에 직접 적용할 수 있습니다. 단일 종단 램프가 병렬 홀더에 설치된 경우 전원을 켜는 즉시 단락됩니다. 홍콩 엔지니어링 커뮤니티에서 이런 일이 일어났습니다. 일부는 심지어 오래된 홀더의 플라스틱 케이스를 태워버렸습니다.

생산 주의사항:이중 종단 램프 캡의 양쪽 끝에는 리드가 있어야 하지만 설치 중 역배선을 방지하려면 와이어 색상을 명확하게 구분할 수 있어야 합니다(예: 한쪽 끝은 L, 다른 쪽 끝은 N으로 표시). 또한 이중 종단 형광등의 내부 배선에서는 두 종단 사이에 전기 연결이 없어야 합니다. 그렇지 않으면 램프가 단락됩니다.

적용 시나리오:공장작업장, 주차장, 창고, 물류센터. 이러한 위치에서는 오래된 형광등 홀더를 새로 장착해야 하는 경우가 많으며 듀얼 엔드 전원 공급 장치 솔루션은 더 나은 호환성을 제공합니다.

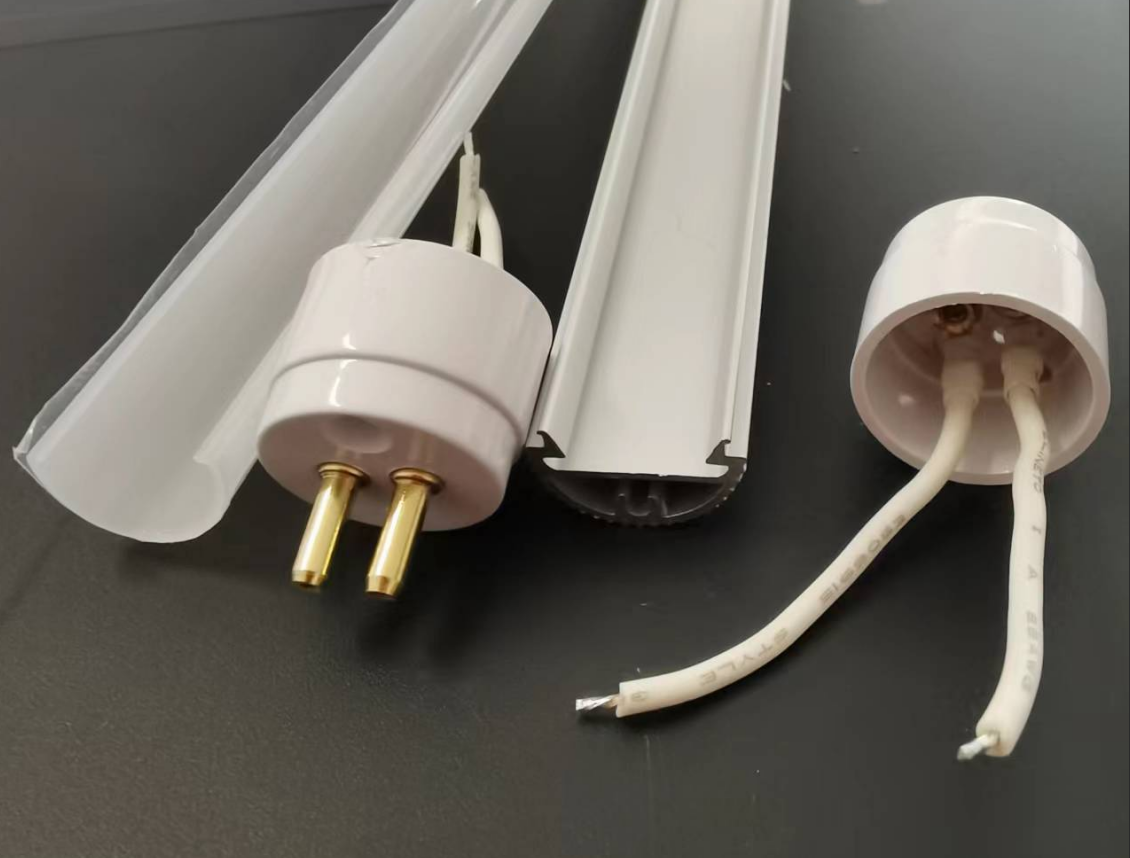

조합 3: 활선(이중 와이어)이 있는 한쪽 끝 + 무선 엔드캡이 있는 한쪽 끝 → 향상된 단일 종단 전원 공급 장치

이 조합은 단일 종단형 전원 공급 장치의 향상된 버전으로, 안전성과 신뢰성 요구 사항이 더 높은 시나리오에 적합합니다.

연결 방법:전원 공급 장치 엔드 캡은 활성 전선과 중성선을 꺼내 드라이버 전원 공급 장치 또는 AC 전원에 직접 연결합니다. 무선 단말은 기계적 지원 및 회로 연결에만 사용되며 전원 입력을 처리하지 않습니다.

단일 와이어 단일 종단 솔루션과의 차이점:단일 와이어 단일 종단 솔루션에서 램프 튜브의 내부 배선에는 "한 개의 와이어가 들어가고 다른 와이어가 내부적으로 다른 쪽 끝에 연결되는" 설계가 필요하므로 내부 배선이 상대적으로 복잡합니다. 이에 비해 이중선 단일 종단 솔루션에서는 활선과 중성선이 모두 동일한 엔드 캡을 통해 도입되므로 보다 직접적인 내부 회로 설계가 가능하고 잠재적인 오류 지점이 줄어들며 안전성이 향상됩니다.

생산 이점:통합 T5 램프 튜브 제조업체의 경우 이 방법은 단일 종단 엔드 캡을 사용하는 것보다 더 높은 조립 효율성을 제공합니다. 모든 전원 코드가 한쪽 끝에 집중되어 있기 때문에 램프 튜브 내부에 교차 배선이 필요하지 않으므로 내부 단락의 위험이 줄어듭니다.

신청:의료 조명, 교육 조명, 고급 상업용 디스플레이.
