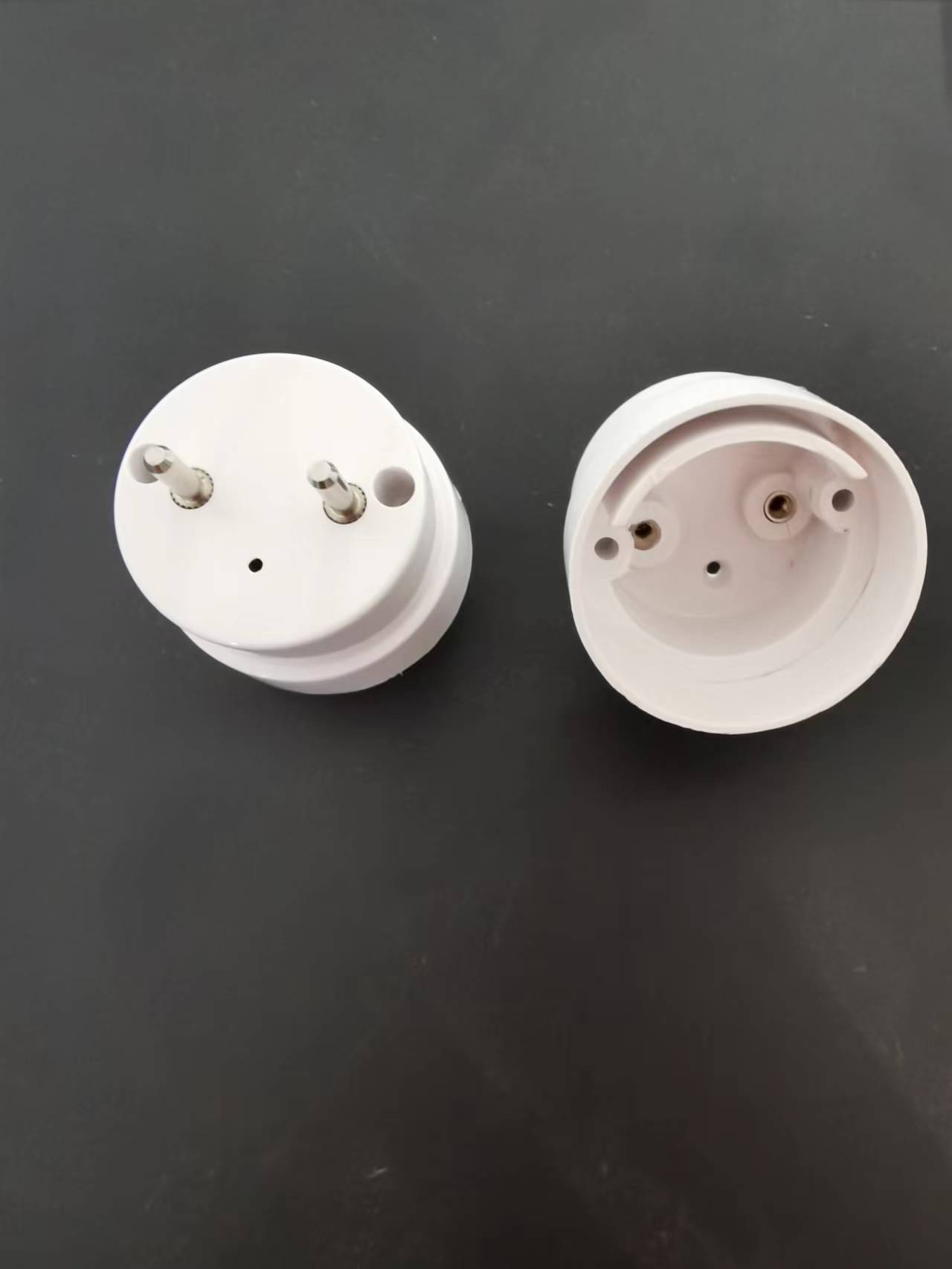

LED T8 이중 엔드 G13 엔드 캡의 주요 기능과 중요성

오늘 우리는 주요 기능과 중요성에 대해 이야기합니다.LED T8 이중 엔드 G13 엔드 캡.

1. 내부 연결은 중요합니다.

비 스루 연결 : 단순히 필라멘트에 직접 연결된 기존 형광등 램프 엔드 캡 내부의 금속 탭과 달리 LED 램프의 G13 엔드 캡의 내부 연결은 회로의 일부입니다.

션터/전류 제한 저항 : 이것이 핵심 차이입니다! 수정되지 않고 여전히 전통적인 유도 안정기 (또는 전자 밸러스트)가 설치된 오래된 램프와 호환 되려면 대부분의 "호환"이중 엔드 LED T8 램프는 주요 전자 구성 요소를 설치합니다.

기능 : 램프가 전통적인 밸러스트가있는 램프에 삽입되면, 션트/저항은 밸러스트에 의해 생성 된 유도 리액턴스 또는 고전압 펄스를 "속임수"하거나 고전압이 LED 램프 내부의 드라이버 회로를 손상시키지 않도록합니다. 동시에, AC 메인은 전류 제한 후 램프 내부의 LED 드라이버 전원 공급 장치를 입력 할 수 있습니다.

위치 : 일반적으로 한쪽 끝의 엔드 캡 내부에 위치합니다 (이 끝의 두 핀은 단락되어 션트/저항을 통해 내부 드라이브 회로에 연결되어 있습니다). 다른 쪽 끝의 엔드 캡 내부에서, 두 핀은 드라이브 회로 (L 및 N)의 입력에 직접 연결됩니다.

마킹 : 션트/저항이있는 엔드 캡의 끝은 일반적으로 "밸러스트 엔드"또는 "바이 패스"끝임을 나타 내기 위해 라벨링, 조각, 색상 차별화 또는 약간 다른 구조와 같은 표시됩니다. 설치할 때이 끝은 밸러스트에 연결된 램프 측면의 램프 홀더에 삽입해야합니다!

션트 프리 유형 (개조 램프의 경우) : 램프에서 밸러스트가 제거 된 경우 (주 L/N에 직접 연결된 점퍼), 쉴트가없는 LED T8 램프를 사용할 수 있습니다. 이 램프의 양쪽 끝에있는 엔드 캡 구조는 일반적으로 대칭이며 내부 연결이 더 간단합니다 (한쪽 끝에서 단락 L/N? 다른 쪽 끝에 단락? 이것은 특정 설계에 따라 다르지만 분로는 필요하지 않습니다). 구매할 때 지침을주의 깊게 읽으십시오.

2. 구조 설계 및 재료 :

고전압 절연 요구 사항 : 메인 (220V)에 직접 액세스하기 때문에 LED 램프 튜브의 G13 엔드 캡의 절연 성능 요구 사항은 매우 높습니다. 일반적으로 화염, 고온 저항성 고품질 플라스틱 (PC, PBT)으로 만들어집니다.

내부 와이어 연결 : 핀의 금속 접점을 램프 튜브 내부의 PCB 보드 또는 드라이버 모듈에 연결하기위한 엔드 캡 안에 와이어가 있습니다. 이러한 와이어의 품질 및 용접 신뢰성은 매우 중요합니다.

열 소산 고려 사항 : 션트/저항은 작동 할 때 열을 생성하고 엔드 캡 설계는 때때로 일정량의 열 소산을 고려합니다 (주요 열 소산은 램프 튜브의 알루미늄 기판에 의존하지만).

3. 중요성 요약 :

안전 장벽 : 사용자가 감전을 방지하기위한 최초의 물리적 단열 장벽입니다.

회로의 임계 노드 : 메인 액세스의 주요 링크 및 (호환 가능한 유형) 밸러스트 바이 패스입니다.

호환 실현 : 내부 분로/저항은 오래된 형광등과의 "엔드 캡 및 재생"을 달성하는 핵심 구성 요소입니다.

설치 지침 : 표시된 엔드 캡은 사용자가 올바르게 설치하도록 안내합니다 (션트 종단 밸러스트 측면).
